배우기 10

투시도에서 방향이 다른 개체 그리기

놓인 방향이 서로 다른 개체를 투시도로 그려보겠습니다. 일단 기준이 되는 박스 하나를 3점 투시도로 그렸습니다. 오른쪽에 개채 하나를 더 그려야 하게에 왼편에 좀 쏠리게 배치하게 되었네요. 오른쪽에 시계방향으로 돌아간 박스하나를 임의로 그려보겠습니다. 돌아간 방향의 기준이되는 선을 하나 잡아줍니다. 선을 그리는 순간 소실점이 발생하는 것을 확인할 수 있습니다. 높이는 미리 그려둔 박스와 동일한 높이로 그려보겠습니다. 기존 박스 높이(검정 H), 변경된 소실점을 기준으로 동일한 높이(파랑 H), 연장선상에 동일한 높이(검정 H')를 그릴 수 있습니다. 만유인력의 법칙에 기반한 3점 투시도이기에 바닥에 있는 소실점은 지구의 핵을 향하면 됩니다. 이쯤 되면 한 가지 궁금한 점이 생기게 됩니다. 앞서 시계방향으..

배우기 2021.11.18

정육면체의 증식

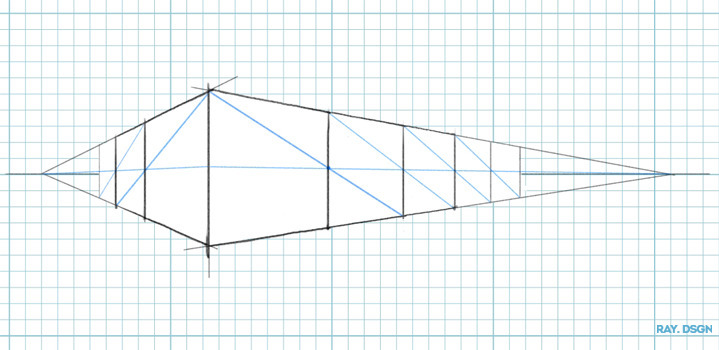

투시도에서 같은 크기의 정육면체를 증식시켜서 그리는 방법을 알아보겠습니다. 평면상에서 사각형을 늘려보도록 하겠습니다. 아래의 1->4 그림을 보시면 높이 또는 길이를 이등분하여 꼭지점에서 연장선을 그리면 같은 크기의 사각형을 그릴 수 있다는 것을 알 수 있습니다. 1. 사각형을 그립니다. 2. 위쪽으로 한변을 공유하는 같은 크기의 사각형을 그립니다. (좌,우,위,아래 어디든 상관없습니다.) 3. 마주보는 꼭지점을 연결하는 대각선을 그려봅니다. 4. 사각형의 길이를 이등분한 선과 꼭지점을 연결하는 연장선을 통해 같은 크기의 사각형 증식이 가능하다는 것을 알 수 있습니다. 그렇다면 같은 원리를 이용해서 1점 투시도 상에서 정육면체를 증식시켜 보겠습니다. 높이를 2등분 한 후에 꼭지점을 연결하는 대각선을 이용..

배우기 2016.03.02

2점 투시도에서 정육면체 그리기

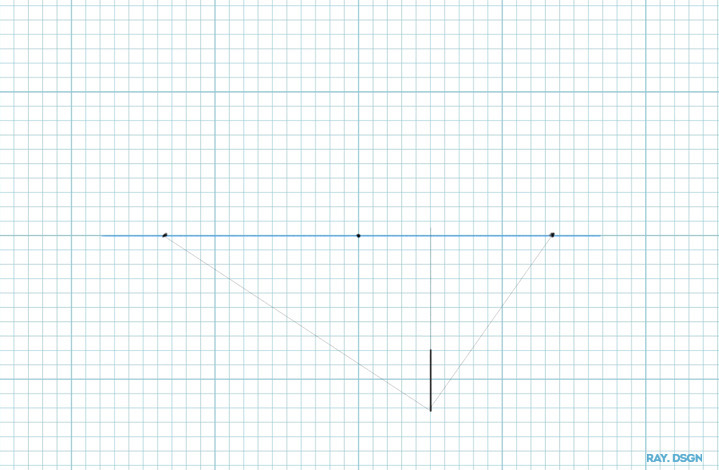

1점 투시도에서 정육면체 그리기에 이어 2점 투시도에서 정육면체를 그리는 방법을 알아보겠습니다. 정육면체를 그리는 이유는 투시도상에서 정확한 깊이를 알아보기 위해서인데, 앞서 말씀드렸듯이 대상물의 크기와 시점의 위치에 따라 옆면의 길이는 변하게 됩니다. 2점 투시도를 그리기 위해 지평선상에 소실점 위치를 정합니다. 그리고 정육면체의 높이선을 그립니다. 다음으로 지평선상의 두 소실점이 지름이 되는 원을 그리도록 하겠습니다. 1점 투시도에서 정육면체를 그릴때 나타났던 원뿔(cone of vision)이 보이는군요. 지평선의 좌, 우 소실점을 이용해서 연장선을 그립니다. 그리고 좌, 우 각각의 연장선을 반지름으로 하는 원을 그려보겠습니다. 지평선과 원이 만나는 지점에 새로운 점들이 발생하게 됩니다. 그 다음으..

배우기 2016.02.29

1점 투시도에서 정육면체 그리기

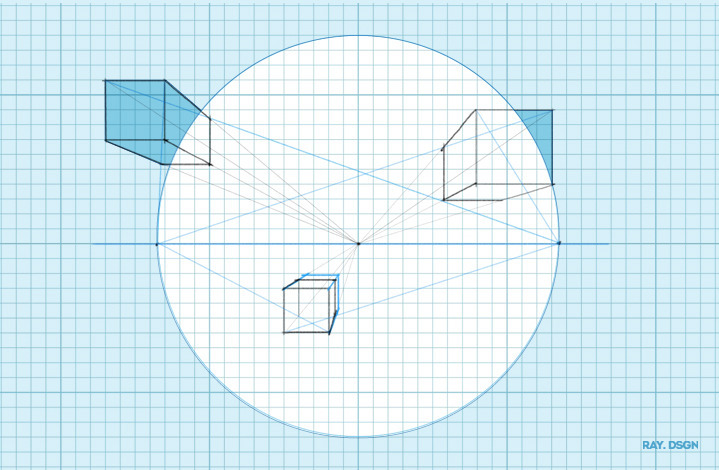

투시도를 그리다보면 그리려는 대상물의 정확한 깊이(옆면 길이)는 어떻게 되는지에 대한 의문이 생기게 됩니다. 이러한 궁금증을 어느정도 해결해보도록 하겠습니다. 1점 투시도상에서 정사각형을 그려보겠습니다. 1점 투시도에서 정면에 보이는 면은 변형이 발생하지 않기 때문에 확실한 정사각형이 맞습니다. 일단 대략적인 감으로 투시도법에 따라 정육면체를 완성해보겠습니다. 파랑색선으로 그린 정육면체가 직관적인 느낌으로 그린 정육면체입니다. 그렇다면 과연 파랑색으로 그린 정육면체의 깊이는 정확한걸까요? cone of vision(일반적으로 사람이 보는 시야각)을 적용해서 검증(?)을 해보도록 하겠습니다. 중심점을 기준으로 원을 하나 그려보겠습니다. 가운데 소실점으로 집중되는 원뿔(cone)이 형성되었네요. (어느정도 ..

배우기 2016.02.27

3번째 소실점 위치에 따른 구도 변화

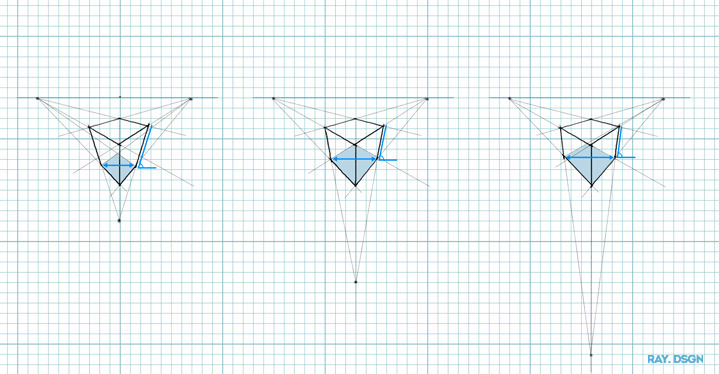

3점 투시도에서 그림의 역동성과 안정감을 결정하는 요인은 지평선 위 또는 아래에 발생하는 소실점입니다. 소실점이 지평선으로부터 멀어질 수록 높이를 이루는 선이 직각에 가까워져서 안정감 있는 이미지가 연출되고, 소실점이 지평선에 가까울 수록 왜곡(사선)이 발생하여 다이나믹한 이미지를 연출하게 됩니다. 소실점이 멀어질 수록 높이를 이루는 선들이 직각에 가까워지는 것을 볼 수 있습니다. 소실점이 아래로 점점 멀어지다가 엄~청나게 멀어진다면 2점투시도에 가까운 그림이 나오는거겠죠.

배우기 2016.02.26 (2)

3점 투시도에 대해 배워보겠습니다.

1점, 2점 투시도에 이어 3점 투시도에 대해 알아보겠습니다. 3점 투시도는 소실점이 3개인 투시도법인데, 수평선상에 2점과 수평선을 기준으로 위 또는 아래에 소실점이 하나더 존재하게 됩니다. 그로인해 모든면에서 사선이 발생하게 됩니다. 3점 투시도를 그림으로 그려보겠습니다. 2점 투시도와 마찬가지로 수평선상에 2개의 소실점을 정하고, 수평선 아래에 소실점 하나를 더 추가했습니다. 수직을 나타내는 선에서도 사선이 발생하기 때문에 2점 투시도에 비해 그려야할 선들이 많아졌네요. 그만큼 그림은 다이나믹한 이미지를 연출할 수 있습니다. 1, 2점 투시도가 정면을 바라볼때의 느낌이라면, 3점 투시도는 위 또는 아래를 올려보거나 내려다볼때의 효과가 나타납니다. 그래서 조감도를 그릴때 3점 투시도를 일반적으로 사용..

배우기 2016.02.24

2점 투시도에 대해 배워볼까요

1점 투시도에 이어 2점 투시도에 대해 배워보겠습니다. 2점 투시도는 수평선(눈높이)상에 소실점이 2개가 존재하는 투시도법입니다. 높이를 나타내는 수직선을 제외하고는 모든 선이 소실점을 향해 사선으로 나타나게 됩니다. 이번에도 간단한 그림을 그려보겠습니다. 수평선상에 소실점 두개를 정하고, 연장선을 따라 다양한 크기의 박스를 그려보았습니다. 1점 투시도와 동일하게 소실점에 가까울수록 먼거리에 대상물이 존재하며, 소실점에서 멀어질수록 시점으로부터 가까워진다는 것을 알 수 있습니다. 또한 수평선(눈높이)을 기준으로 위에 있으면 눈높이 보다 높은 위치에 있고, 수평선보다 아래에 있다면 눈높이 보다 낮은 위치에 대상물이 있다는 것을 알 수 있습니다. 2점 투시도를 적용해서 간단한 그림을 그려보겠습니다. 소실점을..

배우기 2016.02.22
